| 品名 | 規格 | 壓力 | 材質 | |
| 氣動調節閥 | DN20-300mm | PN1.6-6.4mpa | 鑄鐵；鑄鋼；不銹鋼 |

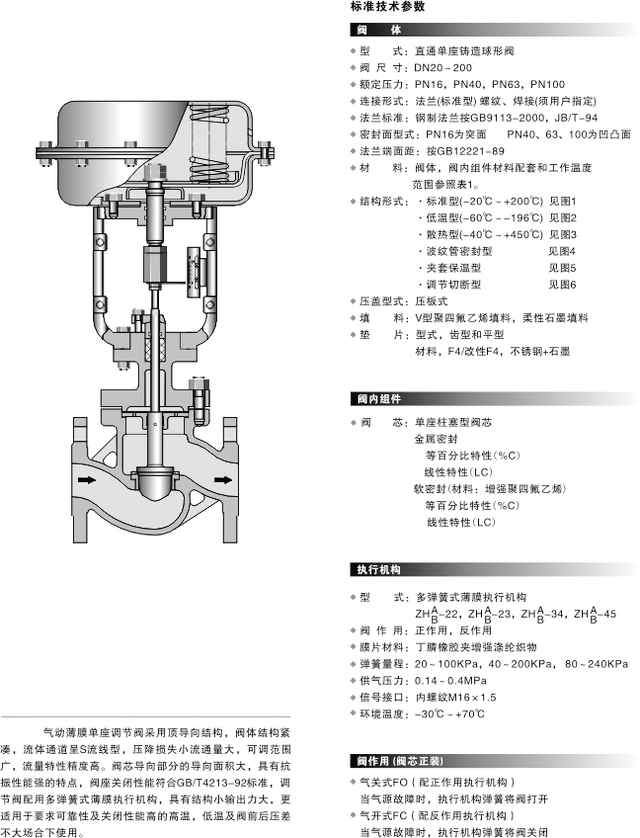

一、簡介
氣動調節閥由氣動多彈簧薄膜執行機構和低流阻直通單座閥組成，單座閥閥體直通單座蓋上導向結構，閥芯為柱塞型結構，與普通單座閥相比具有體積小，重量輕，流量大等特點適用于流量大，泄漏量要求嚴格的場合。ZJHM型精小型套筒與普通套筒閥相比，具有體積小1/3，重量輕1/3，流量大1/3的特點，廣泛應用于要求噪音低、壓差大的工業過程自動控制系統中。??
閥體形式：直通單座（套筒）倒S型鑄造型閥
公稱通徑：DN20~300mm
公稱壓力：PN1.6 4.0 6.4MPa
連接形式：法蘭式按JB78-59 JB/T79.2-94凹式
材 料：HT200 ZG230—450 ZG1Cr18Ni9Ti ZG0Cr18Ni12M02Ti
上 閥 蓋：常溫型-20~+200℃
散熱型-40~+450℃
填 料: V型聚四氟乙烯、柔性石墨、不銹鋼波紋管
閥芯型式：上導單座(套筒)柱塞型閥芯
流量特性：直線特性、等百分比特性或快開特性
材 料：1Cr18Ni9Ti 0Cr18Ni12Mo2Ti
形 式：多彈簧式薄膜執行機構
墊 片：橡膠石棉板、1Cr18Ni9Ti 膜片
材料：丁睛橡膠夾增強滌綸織物 彈簧
范圍： 20-100(40-200、80-240 、20-60
壓縮彈簧：60Si2Mn 60-100) KPa
推 桿：2Cr13 供氣
壓力：0.14 0.16 0.28MPa
膜 蓋：A3 氣源 接頭：內螺紋M10X1
襯 套：2Cr13 環境 溫度：-30~+70℃
閥作用型式：氣一開式，氣一關式
公稱通徑 | L(mm) | H(mm) | H1(mm) | ФA(mm) | ||||||||||
|
ANSI125FF ANSI150RF JIS10KFF.RF PN0.6、1.6 |
ANSI300 JIS2030KRF PN4.0 |
ANSI600 JIS40K.RF PN6.4 | 普通 | 高溫 | PN6 | PN16 | PN40 | PN64 | ||||||
| G3/4″ | 120 | 120 | 120 | 253 | 31 | 31 | 236 | |||||||
| 20 | 181 | 194 | 206 | 398.5 | 548.5 | 45 | 52.5 | 65 | 285 | |||||
| 25 | 184 | 197 | 210 | 410.5 | 560.5 | 50 | 57.5 | 70 | ||||||
| 40 | 222 | 235 | 251 | 455 | 620 | 65 | 75 | 85 | ||||||
| 50 | 254 | 267 | 286 | 457.5 | 627.5 | 70 | 82.5 | 90 | ||||||
| 65 | 276 | 292 | 311 | 610 | 790 | 80 | 92.5 | 102.5 | 360 | |||||
| 80 | 298 | 317 | 337 | 622 | 8.7 | 95 | 100 | 107.5 | ||||||
| 100 | 352 | 368 | 394 | 640 | 850 | 105 | 110 | 117.5 | 125 | |||||
| 150 | 451 | 473 | 508 | 870 | 1130 | 132.5 | 142.5 | 150 | 172.5 | 470 | ||||
| 200 | 600 | 610 | 650 | 890 | 1150 | 160 | 170 | 187.5 | 207.5 | |||||
氣動調節閥樣本
氣動調節閥質量保證 | 氣動調節閥服務承諾 |
|---|---|
我們保證提供符合質量要求、相關標準的全新的無缺陷的產品。 向用戶介紹產品的性能和使用要求并提供有關的技術資料，免費對現場人員技術培訓，協助指導有關人員調試。 重大技術裝備項目和重點工程式項目配套的產品，歡迎用戶來訪監制。 | 產品在使用中我廠定期組織技術質檢部人員進行訪問，讓產品更好的投入使用。 實行“三包”服務（包退、包換、包修），易損件終身維修，非認為因素或操作不當?shù)膿p壞，1年內可免費更換。 發現質量問題，在接到用戶通知后，24小時內作出答復或派人員前往處理，做到問題不解決，服務不停止。 |
